Hy everyone, I have an EME 150 A drive that isn’t spinning the motor.

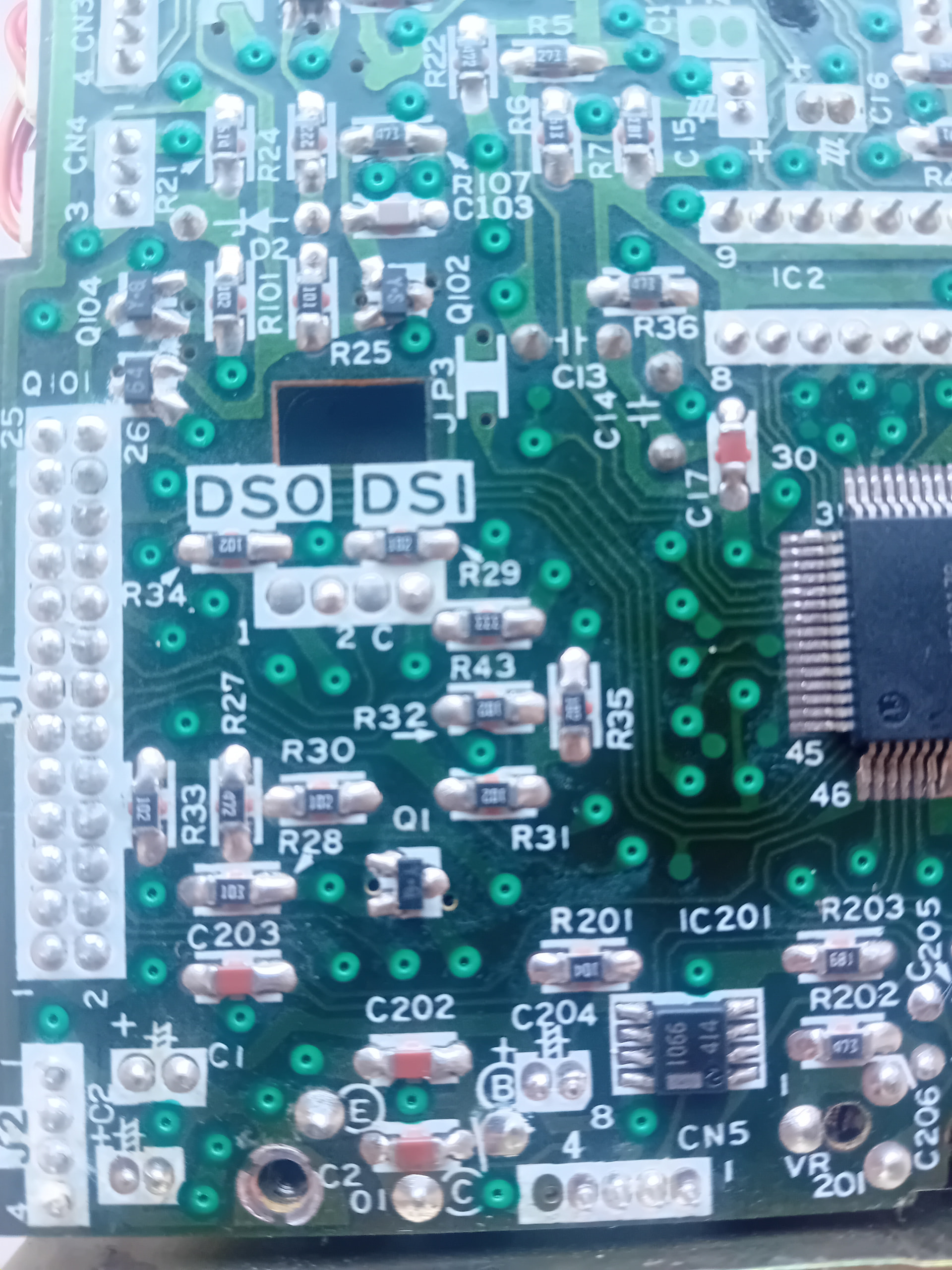

The motor is fine, and after a careful analysis, I’ve identified the problem with the SMD component IC 1066 414.
Do you have any idea if I can replace it with something more modern?
Thanks to everyone for any input.
Gemini says that it is most likely the speed controller.
Don’t know anything about it… So take it with all necessary warning.
La référence « 1066 » combinée à « 414 » (souvent un code de lot d'usine) correspond au circuit intégré propriétaire AN6650 ou AN6652 (fabriqué par Panasonic/Matsushita).
Le composant de remplacement standard
Le remplacement universel et exact pour cette puce DIP-8 de contrôle moteur est le AN6652 (ou son équivalent direct le KA2263 de chez Samsung)
⚠️ Point d'attention important lors du remplacement
Si la vitesse du moteur de votre lecteur est instable (ce qui pousse souvent à suspecter cette puce), vérifiez ces deux éléments avant ou après la soudure :
1. Le potentiomètre de réglage : Une fois le nouvel IC soudé, vous devrez probablement ajuster la vitesse via le petit potentiomètre (souvent accessible par un opercule en caoutchouc sur le moteur ou juste à côté) pour recaler le lecteur précisément à 300 RPM.
2. Les condensateurs associés : Un condensateur électrolytique fatigué autour de cette puce peut fausser la régulation de vitesse et donner l'impression que l'IC est HS.
Thanks for the help.
Unfortunately, the AN6650S operates with a maximum input voltage of 7V, whereas I have 12V on the drive. I think it would burn out immediately.
The AN6652 works with 12V, but unfortunately, it is a DIP-4 package, while I have an SOP-8.
